Les étapes à suivre pour construire une longrine.

Sur sol hétérogène ou compressible, la stabilité d’un ouvrage dépend d’une chaîne de décisions cohérentes : étude de sol fiable, dimensionnement rigoureux, exécution soignée, puis contrôles et entretien. La longrine, poutre de fondation coulée ou posée entre appuis, assure la répartition des charges et limite les tassements différentiels en reliant des points porteurs (pieux, semelles, plots).

Pour réussir, trois axes structurent l’approche : définir précisément le projet via une étude géotechnique, sélectionner matériaux et fournitures adaptés (béton, aciers, coffrages, accessoires), et appliquer une méthodologie chantier reproductible (implantation, coffrage, ferraillage, bétonnage, réglages d’alignement et d’aplomb). Les lignes qui suivent livrent une démarche utilisable aussi bien par une équipe pro que par un autoconstructeur accompagné, avec un accent ferme sur la sécurité, la conformité et la traçabilité.

Rôle des longrines et critères d’usage pour des fondations durables

Une longrine est une poutre ancrée au niveau de la fondation qui transfère et redistribue les efforts vers des points porteurs. Elle travaille en flexion et en effort tranchant, et peut être coulée en place ou préfabriquée. Dans le cas d’un terrain remblayé, argileux ou sujet aux variations hydriques, sa présence devient déterminante pour éviter fissures et déformations de la superstructure.

Sur le chantier fictif de Mme Durand, maison à ossature bois en périphérie nantaise, le sol présente des couches alternées de limons et d’alluvions. Le bureau d’études a préconisé des plots forés avec liaison par longrines pour homogénéiser l’assise. Cette solution permet d’adapter le plan de fondation aux contraintes locales, notamment aux remontées d’eau saisonnières et au vent de façade.

Au-delà de la stabilité, une longrine facilite la gestion des réseaux et le positionnement des murs de soubassement. Elle autorise aussi une phase de construction plus flexible, puisque l’implantation des appuis peut contourner des zones de sol faible. Cela offre une marge de manœuvre précieuse quand des surprises apparaissent au terrassement.

Comment décider si la longrine est justifiée ? La réponse combine lecture du rapport géotechnique, analyse des charges et objectifs architecturaux. Le principe reste simple : relier solidement les bons points d’appui et créer une trajectoire des efforts claire et vérifiable.

• Fondations sur sols hétérogènes : limiter les tassements différentiels entre appuis.
• Grande trame de planchers : franchir des portées intermédiaires avec une poutre enterrée.
• Maison sur pieux ou plots : solidariser les têtes par une poutre continue.
• Réhabilitation : redresser ou reconnecter des supports existants avec une longrine de reprise.

Type de longrine	Appuis usuels	Contexte d’emploi	Atout principal	Point de vigilance
De fondation coulée en place	Plots de fondation, semelles, pieux	Terrain hétérogène, maison individuelle, petit collectif	Adaptée aux formes libres et aux retours	Qualité du béton et enrobage des armatures
Préfabriquée en béton	Pieux, dés en béton	Chantier rapide, accès grue	Contrôle usine de la qualité	Levage et calage à gérer, tolérances d’appui
De redressement	Murs de soubassement	Reprises, consolidation	Répartit des charges ponctuelles	Liaison au chaînage et clavetage des nœuds
Combinée avec semelles filantes	Semelles continues	Sol régulier avec réseaux nombreux	Tracé simple et linéaire	Contrôler l’affouillement et les points singuliers

Premier enseignement : choisir la bonne typologie selon le sol et la trame structurelle réduit les risques et simplifie la suite du chantier.

Étude géotechnique, dimensionnement et choix des matériaux des longrines

Le dimensionnement s’appuie sur un rapport G2 Pro pour caractériser la portance, la profondeur hors gel, la nappe et les risques de retrait-gonflement. Les efforts verticaux et horizontaux sont ensuite convertis en combinaisons de calcul selon l’Eurocode 2 pour déterminer section, cage d’armatures, ancrages et enrobages. Un atelier de validation croise la géométrie avec la contrainte chantier (accès, phasage, météo).

La classe du béton se choisit en cohérence avec l’environnement : par exemple C25/30 XF1 en zone faiblement exposée au gel, ou classe d’exposition XA si le sol est chimiquement agressif. Un béton armé bien proportionné, coulé avec une consistance contrôlée (S3 à S4 selon vibration) facilite la compacité et réduit les nids de gravier. Les aciers HA (B500B) sont ligaturés aux attentes des plots pour une continuité des efforts.

Sur le chantier de Mme Durand, l’ingénieur a retenu une section 30 x 50 cm et un enrobage minimal de 40 mm. Un plastifiant à base de polycarboxylate améliore la maniabilité sans excès d’eau, et un hydrofuge de masse est prévu pour limiter l’infiltration en période humide. Vous privilégierez des solutions disposant de FDES et marquage CE pour concilier performance et impact environnemental.

Quels matériaux et solutions privilégier en 2025 pour concilier qualité, budget et disponibilité ? La réponse passe aussi par le réseau d’approvisionnement : centrales locales, négoces professionnels et grandes surfaces spécialisées, afin de sécuriser le planning.

• Ciment et bétons prêts à l’emploi (ex. Lafarge) avec classes d’exposition adaptées.
• Adjuvants et coulis techniques (Sika, Weber, Parex) pour plastification, étanchéité, réparations.
• Approvisionnement outillage et coffrages : Leroy Merlin, Castorama, Brico Dépôt pour l’achat rapide.
• Négoces pros pour aciers et accessoires : Point.P, BigMat, Gedimat pour volumes et logistique.

Élément	Spécification type	Marques / Fournisseurs	Repère technique	Contrôle requis
Beton	C25/30 S3-S4, Dmax 20 mm	Lafarge, centrales locales	Référence EN 206	Cône d’Abrams, température, bulletin livraison
Adjuvant	Plastifiant / réducteur d’eau	Sika ViscoCrete, Weber Ad, Parex	Dosage fabricant	Compatibilité avec ciment et délai de prise
Aciers HA	B500B, diamètres calculés	Négoces (Point.P, BigMat, Gedimat)	Plans et schéma de ferraillage	Enrobage, ligatures, éclisses et longueurs d’ancrage
Coffrage	Bois classe 3, panneau filmé	Leroy Merlin, Castorama, Brico Dépôt	Rectitude et étanchéité	Huile de décoffrage, contreventements
Étanchéité locale	Bande bitumineuse / coulis	Sika, Parex	Aux nœuds et reprises	Adhérence support, propreté

Le succès du dimensionnement repose sur la clarté des hypothèses et la qualité des matériaux, validés par des contrôles traçables.

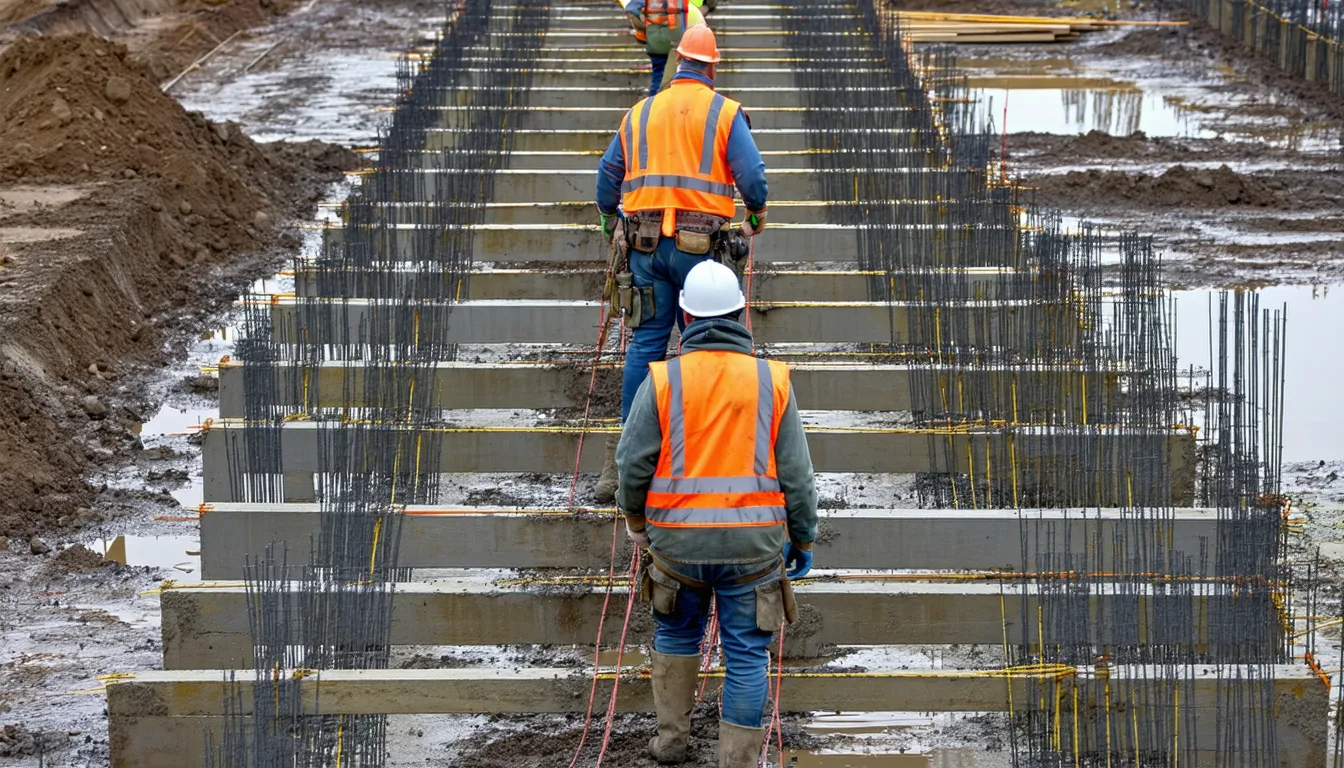

Implantation, terrassement et coffrage : pas à pas pour tracer et armer une longrine

L’implantation démarre par un piquetage précis aux cordeaux, reportant l’axe des murs et l’emplacement des appuis. Un géomètre peut fournir les points de référence, mais une équipe formée, munie d’un laser rotatif et de jalons, peut réaliser un calage fiable. Les fouilles sont décapées sur 40 à 50 cm selon la cote, puis un hérisson compacté crée une assise stable.

Les plots de support sont réalisés conformément aux plans (diamètre, profondeur), avec cage d’aciers et attentes verticales conformes. Au besoin, des têtes de pieux sont arasées au laser, et les longrines seront ultérieurement clavetées sur ces nœuds par un béton localisé. Le coffrage de la poutre suit, parfaitement étayé et contreventé, pour éviter tout gonflement lors de la mise en béton.

L’armature longitudinale se compose habituellement de 4 à 6 barres HA, avec cadres fermés espacés selon calcul. Les recouvrements sont positionnés dans des zones peu sollicitées, et des cales d’enrobage garantissent la couverture. Laisser des gaines ou fourreaux si des passages de réseaux sont prévus à proximité.

Pour l’autoconstruction assistée, le levage et la manutention doivent rester sous contrôle. Si l’accès grue est impossible, un palan ou un chariot élévateur compact peut aider au positionnement de longrines préfabriquées, avec une zone de déchargement plane et balisée.

• Remblai partiel et compactage soignés aux appuis.
• Contrôle au laser des altimétries avant ferraillage.
• Protection pluie : films sur coffrages et aciers.
• Équipements de protection (EPI) : gants, lunettes, chaussures S3, harnais si travail en dénivelé.

Opération	Outils / Matériel	Fournisseurs possibles	Contrôle à réaliser	Astuce chantier
Implantation au cordeau	Laser, cordeaux, piquets	Leroy Merlin, Castorama	Écart aux plans < 5 mm/m	Mesures diagonales pour pré-équerrage
Terrassement	Mini-pelle, plaque vibrante	Location via Brico Dépôt	Profondeur et propreté des fouilles	Mettre un géotextile avant hérisson
Coffrage de longrine	Panneaux, étais, huile	Point.P, BigMat, Gedimat	Verticalité et étanchéité	Clouer des entretoises régulières
Ferraillage	Coupe, cintreuse, ligatures	Négoces acier	Enrobage ≥ 40 mm	Cales plastiques sous lisse inférieure

Avant bétonnage, vérifier une dernière fois les altimétries, les recouvrements, et la propreté du coffrage. Un contrôle photographique créera une traçabilité utile en cas d’audit ou d’assurance dommage-ouvrage.

La vidéo permet de visualiser le positionnement des armatures et la stratégie d’étaiement, utile pour ajuster son propre mode opératoire.

Bétonnage, vibration, cure et réglages : obtenir une longrine parfaitement alignée

La mise en œuvre du béton suit un protocole constant : réception du bon de livraison, test d’affaissement, remplissage progressif, et compactage. Une vibration raisonnée, par passes chevauchées, chasse l’air sans séparer les granulats. Les reprises de bétonnage sont préparées avec barbotine ou coulis pour garantir l’adhérence si l’interruption dépasse le temps d’ouvrabilité.

Après coulage, une cure du béton par arrosage, film ou produit de cure stabilise l’hydratation, surtout par temps chaud ou venté. Les arrêtes sont protégées et les coffrages maintenus jusqu’à atteindre une résistance suffisante avant décoffrage. Le clavetage des nœuds, consistant à solidariser longrine et appui par un béton complémentaire, verrouille la continuité mécanique.

Le réglage géométrique se déroule en trois volets. L’alignement se réalise au cordeau tendu et à la cale plastique ; l’aplomb s’obtient au niveau et à la cric si une reprise de calage est requise ; l’équerrage se valide par la règle dite 3/4/5 ou en comparant les diagonales. Ces actions d’ajustement préviennent les défauts qui se répercuteraient sur la dalle ou les murs.

Sur chantier exigu, où la grue n’accède pas, la mise en place à l’aide de palans requiert une routine stricte : deux opérateurs pour guider, radios ou gestes codifiés, et distances minimales de sécurité. La présence d’un chef d’équipe focalisé sur le risque de pincement et les zones d’écrasement réduit nettement les incidents.

• Contrôle d’ouvrabilité au cône et ajustement éventuel par adjuvant approuvé.
• Remplissage par couches de 30 à 40 cm et compactage régulier.
• Protection pluie et soleil, cure immédiate après serrage.
• Réglages finaux : alignement, aplomb, équerrage, puis serrage des étais.

Défaut observé	Cause probable	Vérification	Correction	Prévention
Nid de gravier	Vibration insuffisante ou coffrage fuyard	Ouverture localisée	Réparation mortier Weber ou Parex	Étancher les joints, vibrer par passes courtes
Flèche excessive	Étaiement/coffrage trop souple	Niveau laser	Recalage, renforts d’étais	Entretoises, vérif charge admissible
Affaissement d’appui	Plot sous-compacté	Mesure altimétrique	Injection Sika ou reprise localisée	Compactage en couches contrôlées
Fissure de retrait	Cure insuffisante	Inspection J+1/J+7	Résines ou ponts d’adhérence	Produit de cure, protections

Maintenir un journal de coulage (heures, températures, lots) est un réflexe de contrôle qualité qui facilite toute analyse ultérieure et rassure l’assureur.

Des démonstrations vidéo aident à intégrer les gestes clés et les tolérances acceptables pour les réglages de fin de coulage.

Synthèse opérationnelle et pérennité des longrines

Une longrine bien conçue vieillit sans histoire si un plan d’entretien simple est respecté. Des inspections annuelles repèrent l’érosion, les désordres d’humidité ou les signes de tassement autour des appuis. En cas d’évolution du bâtiment (extension, surélévation), un recalcul des charges et un renforcement anticipé évitent les surcontraintes.

Les pathologies courantes se traitent efficacement lorsqu’elles sont détectées tôt. Une fissuration fine de retrait se stabilise souvent avec une protection de surface ; une ouverture structurale réclame diagnostic et reprise armée. Les zones d’appui peuvent recevoir un coulis à retrait compensé pour combler les jours, tandis que des micro-pieux ou tiges d’ancrage reprennent des charges additionnelles si le sol s’est modifié.

Le retour d’expérience du chantier de Mme Durand est instructif : après une saison pluvieuse, aucun mouvement notable grâce à la cure rigoureuse et à la protection des têtes de plots. La consigne donnée reste la même pour toutes les maisons individuelles : garder la périphérie dégagée, maîtriser les eaux pluviales et éviter les plantations à racines agressives le long des fondations.

Le budget d’entretien demeure modeste comparé au coût d’une reprise complète. Quelques produits spécialisés, disponibles chez les négoces ou enseignes citées, suffisent à pérenniser l’ouvrage. Enfin, documenter chaque intervention (photos, fiches techniques, factures) facilite la revente et protège la garantie.

• Inspection visuelle semestrielle des joints, arrêtes et nœuds.
• Vérification des réseaux enterrés proches pour prévenir l’érosion.
• Traitements localisés : mortiers de réparation Weber / Parex, résines Sika.
• Recalage ponctuel des appuis par injection si nécessaire.

Situation	Signe observable	Action recommandée	Produits / Fournitures	Coût indicatif (2025)
Fissuration capillaire	Microfissures < 0,3 mm	Protection et étanchéité locale	Résine d’imprégnation Sika	10–20 €/m²
Jour sous appui	Manque de contact	Coulis à retrait compensé	Coulis Parex ou Weber	20–40 €/ml
Éclat localisé	Béton écaillé	Réparation mortier thixotrope	Mortier réparation Weber	30–60 €/zone
Tassement d’un plot	Marche à la jonction	Injection, voire micro-pieu	Service via Point.P / BigMat / Gedimat	120–250 €/ml (selon méthode)

Un plan d’entretien programmé et des interventions ciblées prolongent la durée de vie de la structure et sécurisent la performance de la longrine.
